Motor Kabelbaum Schaltplan

[Frank BRV]

Hallo an die K1600 Fahrer,

ich möchte meinen alten HealTech QuickShifter, von meinem alten Boxer an die K1600 bauen.
Für den Umbau möchte ich die Plus-Zuleitung zu den Einspritzdüsen, direkt am Kabelbaum, hinter der Motorsteuerung auftrennen und den QuickShifter einfügen.
Da ich nicht weiß, ob noch weitere Verbraucher an der Leitung hängen, benötige ich einen Schaltplan für den Motor-Kabelbaum.
Kann mir hier im Forum jemand damit aushelfen, oder eine Quelle dafür nennen?

Schöne Grüße Frank

[inspektorgagetto]

Den Kabelbaum bekommst Du auch separat für kleines Geld. Da brauchst Du nichts auftrennenhttps://www.sixrace.it/de/ele ... -2020.html
Einstellen erfolgt per App. Den Sensor unbedingt unten am Schalthebel montieren, auch wenn es an der Oberseite besser aussieht. Viel Erfolg!

[Frank BRV]

Hallo inspektorgagetto,

das Kabel hatte ich auch schon im Auge.
Dafür muss aber ja fast das halbe Motorrad zerlegt werden
Beim auftrennen des Kabelbaum sollte ich von der Seite dran kommen

Im oberen Bereichs der Schaltstange ist wahrscheinlich die Lichtmaschine zu nah dran, wo das elektrische Feld zu Störungen führen kann.

Schöne Grüße Frank

[K48-Power]

Ohne Gewähr

[Frank BRV]

Hallo K48-Power,

danke für die Mühe, das ist genau das was ich gesucht habe
Jetzt muss ich nur noch ausmessen ob die Kontakte 1 und 25 an der Motorelektronik intern verbunden sind.

Schöne Grüße Frank

[Frank BRV]

Hallo zusammen,

wollte noch einmal Rückmeldung geben.
Habe den Quickshifter angeschlossen und eingestellt.
Nach abnehmen der rechten Seitenverkleidung kommt man sehr gut an die Motorelektronik.

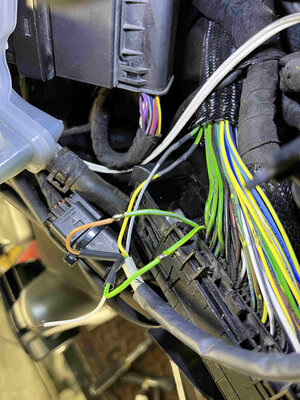

Am großen Stecker sind es die Kabel an Pin 1 und 25, grün/grau und grün/gelb.

Leitungen aufgetrennt und Quickshifter eingeschleift.

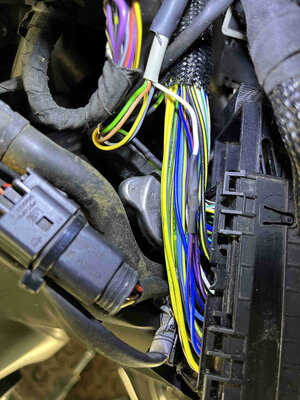

Das Drehzahl-Signal habe ich vom ersten Ventil abgenommen (Pin 93, blau/rot)

Schöne Grüße Frank

[Diesöl]

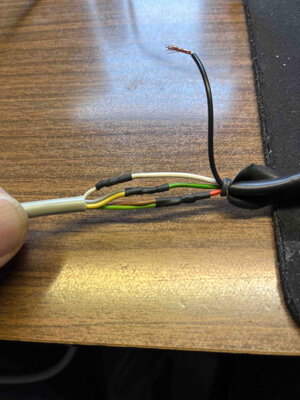

Ist zwar gut gelötet, dennoch würde ich im Verbrennerbereich eine mechanische Verbindung , meinetwegen zusätlich verlötet, bevorzugen.
Die Vibrationen sind der Lötung Feind.

[Frank BRV]

Direkt am Kabel sollte das kein Problem sei, die Kabel sind nicht auf Spannung verlegt und gut verpackt
Anders wäre das natürlich an einem fest installierten Bauteil.
